| 加工定制否 | 品牌纳美特 |
| 加湿量80kg/h | 功率0.75KW |
| 工作电压220 | 工作电流50 |
| 尺寸700mm*400mm*930mmcm | 工作温度1-40 |
| 供水压力50~70bar | 规格GW100 |
展开

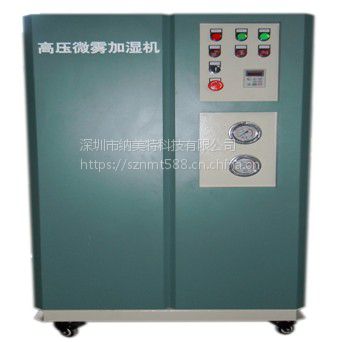

纳美特智能高压微雾加湿器GW100
型号 | GW100 |
额定流量 | 80kg/h |
喷嘴数 | 2~27 |
电源 | 220V；50/50Hz |
功率 | 0.75KW |
外型尺寸 | 立式：700mm*400mm*930mm 卧式：710mm*315mm*330mm(不带变频) |
控制信号 | ±5%RH |
控制精度 | ±5%RH |
工作压力 | 50~70bar |
水源 | 2~5bar；≤35℃；纯净水/软化水 |
环境参数 | ≤35℃；≤75%RH无冷凝 |
加湿段距离 | 0.8~1.5m |
压力损失 | 50pa |
风速 | 0.5~4m/s |
产品特点：
高压微雾加湿系统简介
HXWW系列加湿器是我公司为响应众我客户提出的加湿量大、***、***等技术要求，所推出的一款加湿产品。该系统由主机、特制微雾喷嘴、分路控制系统、高压管路传输系统、超细供水过滤系统五大部分组成。工作时主机内的高压陶瓷柱塞泵将过滤后的供水增压至7ＭPa；再通过高压传输管路到特细微雾喷嘴，经过雾化后以1～10μm的微细颗粒喷射至整个空间，水雾在空气中吸收热量、气化使空气含水量增加，从而达到加湿要求。微细颗粒在气化时会吸收部分热量，从而还可以起到降低环境温度的作用。
高压微雾加湿器原理
高压微雾加湿器的工作原理是利用高压柱塞泵将水压提高到70kg/cm2,然后将加压后的水经耐高压输送管线由***喷嘴将其雾化，产生3—15?m的微雾颗粒，使其能够迅速从空气中吸收热量完成汽化并扩散，从而完成空气加湿的目的。尤其配上我公司***微雾扩散器装置，可将雾化高度距离缩短到1.5米以内。
高压微雾系统特点
* 雾细：高压微雾喷头每秒能产生50亿个雾滴，产生的雾点直径平均约10微米(0.01mm)，即使在相湿度较高的地区也能完全被空气吸收，充分发挥加湿的效果。
* 节能：雾化1公斤水仅消耗6W功率，是传统电热加湿器的***之一、汽水混合式加湿器的十分之一 。
* 可靠：高压微雾加湿系统主机采用进口工业型柱塞泵，能够24小时连续运转，喷嘴及水雾分配器 无动力易损部件，在高粉尘环境中不会损坏。
* 安全自动泄压：当喷雾机停止工作时，机体自动将高压喷管的压力释放，防止喷头滴水。
* 自动缺水断电：防止因无水时泵空转现象，提高泵寿命
* 卫生：高压微雾系统的水是密封非循环使用的，不会导致细菌的繁殖。
* 加湿量大：湿量大且喷嘴可以自由组合。加湿量从5kg/h∽1800kg/h进行无级调节。
* 应用***：除加湿外，还大量的应用于人工造景，压尘、除味、温室、育苗、家畜养殖、喷药、工业设备降温以及其他诸多的工业领域。
系统组成
* 主机单元
采用高压陶瓷柱塞泵产生7ＭPa的高压水，可适应5kg/h∽1800kg/h 流量间的稳压调整，也可以利用压力传感器和变频器对泵站压力进行自动调节并有多种保护功能；***、可靠***、连续性工作强。
RTOLINI高压柱塞泵 ABB电机
LG变频器 SIEMENS PLC
* 喷雾单元
可根据客户和实地使用条件，可选择超细微雾喷嘴和微雾扩散器其中任一方案。
（1）超细微雾喷嘴：加湿空间内垂直雾化距离大于1.5米时使用。根据用户的不同需要，可选择选择不同型号、不同孔径、不同材质的超细微雾喷嘴。
超细微雾喷嘴规格
产品型号 | 孔径规格 | 外压螺纹 | 工作压力 | 喷雾量 | 重量 |
PART NO | mm | T | mpa | cc/min | g |
1010BS | 0.1 | 10/32unc | 2-7 | 16-30 | 10 |
1510BS | 0.15 | 10/32unc | 2-7 | 20-46 | 10 |
2010BS | 0.2 | 10/32unc | 2-7 | 49-89 | 10 |
3010BS | 0.3 | 10/32unc | 2-7 | 80-145 | 10 |
4010BS | 0.4 | 10/32unc | 2-7 | 95-178 | 10 |
5010BS | 0.5 | 10/32unc | 2-7 | 130-243 | 10 |
6010BS | 0.6 | 10/32unc | 2-7 | 175-320 | 10 |
8010BS | 0.8 | 10/32unc | 2-7 | 238-435 | 10 |
注：超细微雾喷嘴在不同工作压力条件下出雾量也不相同，表中所列标准出雾量为7MPa时出雾量！
>台湾原装JZ牌超细微雾喷嘴 >防滴漏设计 >除臭.加湿器.人造雾*** 不锈钢/铜
(2）微雾扩散器：当加湿空间垂直高度雾化距离缩短到1.5m以内，须用微雾扩散器提高水雾汽化距离。
分路测控单元：可分为分路控制和测控两种形式
（1）分路控制
一台高压微雾主机可同时供多台空调机组加湿或多个室内直接加湿区域，通过配置分路控制单元，用户可以根据需求对每个区域单独进行加湿控制。
注：多路加湿总加湿量应小于主机供水量的80％，单路加湿不小高压微雾系统总量的10%，如低于10%请与我公司技术人员联系。
（2）测控单元：
高压微雾加湿系统可与DDC系统接口，实现复杂的加湿降温控制，也可与STAND公司独自开发的液晶及风管型湿度控制接口，实现每个点的加湿/降温控制。
高压微雾系统使用条件
项目 | 技术参数 | |
适用条件 | 环境温度 | 5~40 ℃ |
环境湿度 | 30≤90 %RH | |
供水质量 | 纯净水或去离子水 | |
技术参数 | 水泵流量 | 60-3000kg/h |
输入功率 | 0.5-8.5KW | |
供电电源 | □A220V 50Hz □AC380V 50Hz |
高压微雾使用注意事项
1、整个系统的所有管线不能选用容易生锈的普通钢管, 高压无缝紫铜管、高压无缝不锈钢管或高压橡胶钢丝复合管,避免铁锈水堵塞喷嘴。
2、直接可以与自来水管连接,但必须增设***过滤器,避免水中的固体颗粒堵塞喷嘴。
3、若机器使用在寒冷地区,应注意采取防冻措施;主机安装在户外时,必须采取防雨措施；使用完毕后，切断水源，工作5秒，排尽泵内的余水，以防止冻坏高压泵。
4、严禁无水状态下，运转水泵。
5、喷嘴的安装高度,建议距离地面至少3米的高度,距离房屋内顶至少0.5米;一方面为了增加超细微雾粒在空气中蒸发、汽化的时间，另一方面避免超细微雾粒喷到障碍物而产生水滴。
6、喷嘴的安装高度角度以水平往上倾斜5∽15°为使用角度。
7、连接喷嘴的管线每100M落差300MM,每2M要有一个固***;避免连接管线长期使用，产生弯曲，导致残留水长期滞留在管线中而形成沉淀物，堵塞喷嘴。
8、开机前，请将调压阀松开至无压力状态，开机后慢慢调节调压阀，观察压力表显示的压力。
9、在高压泵***运转前加入润滑油到曲轴箱，加入到油位尺上两条横线的中间位置即可。切忌不得加满；高压泵***工作50小时需要更换润滑油，以后每300小时更换一次。润滑油采用40号或60号。
适用范围：
◆ 工业：纺织厂房、卷烟厂房、电子厂房、造纸厂房、印刷厂房、汽车涂装厂房、木材(家具)加工厂房、火(炸)药生产厂房等加湿；发电厂厂房、炼钢厂厂房内等降温、除尘；酿造、食品行业高温高湿环境条件的加湿和降温。
◆ 农业：冷库、温室大棚、牲畜养殖、花卉苗圃、食用菌类培养等加湿、降温、喷药、施肥等。
◆ 景观造雾：悬浮在空气中的超细微雾粒象云烟一样随风而动，时隐时现，创造出迷人的风景效果；同时超细微雾粒中含有大量的负离子，增加空气的含氧量，***营造和改善人们生存和居住的环境。
